本发明公开了一种高度集成远谐波抑制的滤波设备，包括第一滤波模块、第二滤波模块、盖板以及两个连接器；所述第一滤波模块顶面开有安装槽，所述第二滤波模块紧密放置于安装槽内；所述盖板紧密放置于第一滤波模块的顶部。本发明提供一种高度集成远谐波抑制的滤波设备，克服了现有技术存在的系统集成滤波器的调试不方便和不具有谐波抑制的难题。展开

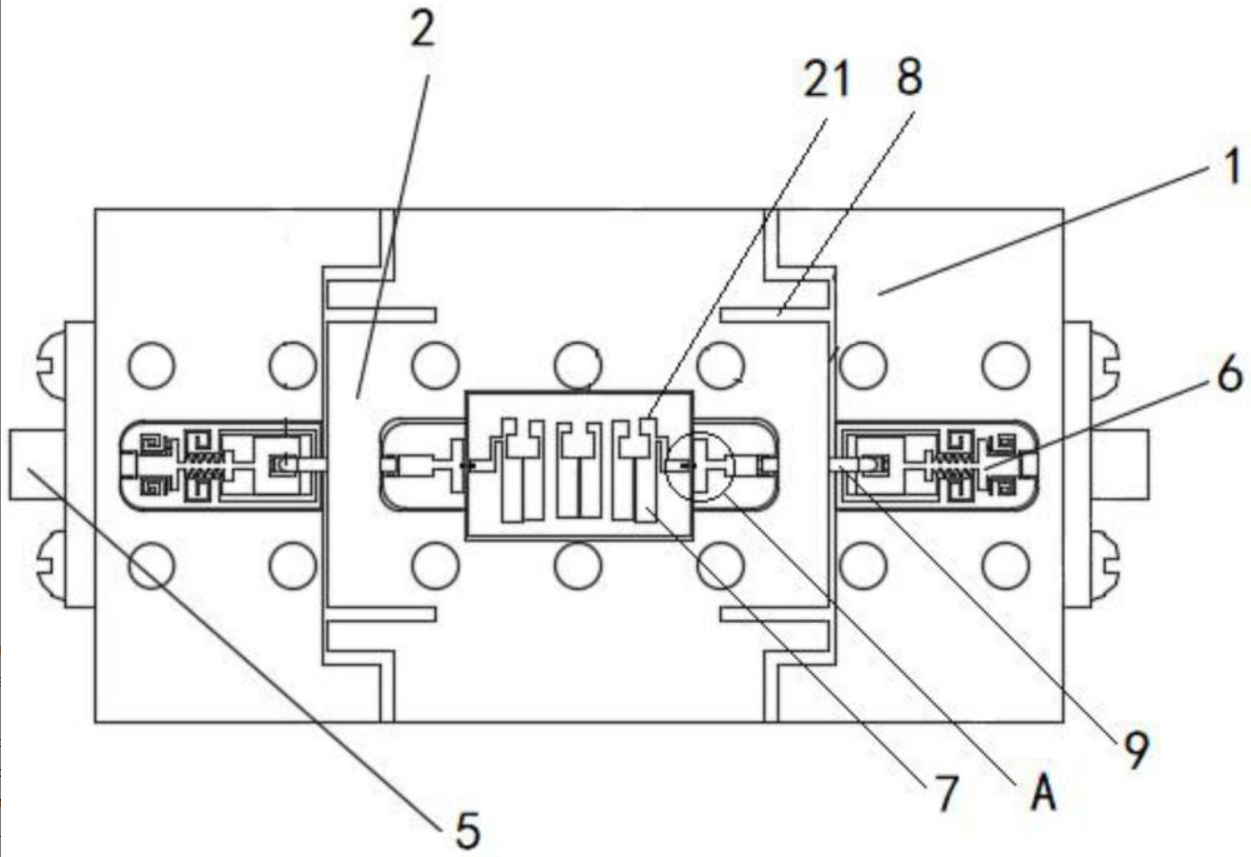

[中文] 1. 一种高度集成远谐波抑制的滤波设备，其特征在于：包括第一滤波模块(1)、第二滤波模块(2)、盖板(3)以及两个连接器(5)；所述第一滤波模块(1)顶面开有安装槽(20)，所述第二滤波模块(2)紧密放置于安装槽(20)内；所述盖板(3)紧密放置于第一滤波模块(1)的顶部；两个所述连接器(5)分别安装于第一滤波模块(1)的左端、右端；所述第二滤波模块(2)的两端均设置有探针(9)，所述第一滤波模块(1)底部的两端均刻蚀有微带板(6)，所述探针(9)压接在微带板(6)的顶部；所述第二滤波模块(2)内部的两端均设置有陶瓷板组(21)，所述陶瓷板组(21)包括两个陶瓷板(7)，所述陶瓷板(7)一侧面上安装有金丝(11)，所述陶瓷板(7)的另一侧面开设有凹槽，所述金丝(11)的另一端连接至微带板(6)。 2. 根据权利要求1所述的一种高度集成远谐波抑制的滤波设备，其特征在于：所述盖板(3)、第一滤波模块(1)以及第二滤波模块(2)之间通过螺钉连接。 3. 根据权利要求1所述的一种高度集成远谐波抑制的滤波设备，其特征在于：每个陶瓷板组(21)中，两个陶瓷板(7)上的凹槽相对设立。 4. 根据权利要求1所述的一种高度集成远谐波抑制的滤波设备，其特征在于：所述陶瓷板(7)与微带板(6)之间存在间隙，所述间隙的宽度不小于0.1mm。 5. 根据权利要求1所述的一种高度集成远谐波抑制的滤波设备，其特征在于：所述第二滤波模块(2)的左右两端向外延伸有凸台(21)，所述凸台(21)上开设有两个防护缝隙(8)。 6. 根据权利要求5所述的一种高度集成远谐波抑制的滤波设备，其特征在于：所述防护缝隙(8)的宽度为d；所述滤波设备的任意工作频率下的工作波长为λ；则d与λ的关系如下：λ＝4d。展开
