本发明及石英砂加工技术领域，公开了一种石英砂筛选机构，包括罐体，罐体内部上下分为破碎仓和洗砂仓，罐体内部活动插装有传动轴，进料通道的下方固定安装有锥形筛板，锥形筛板上方设置有制砂机构，制砂机构的两侧设置有提升仓，提升仓内部设置有自动回料机构，洗砂仓内部的传动轴上活动安装有搅拌机构，制砂机构用于原料的破碎研磨，自动回料机构用于将较大的原料自动提升使其进行二次研磨，搅拌结构用于石英的清洗搅拌；本发明可实现对石英矿石的自动破碎以及研磨，可对石英砂进行分筛，并自动将不符合标准的石英砂提升至制砂机构进行二次研磨，可搅拌叶的状态转变，可对石英砂进行搓洗、过滤等操作。展开

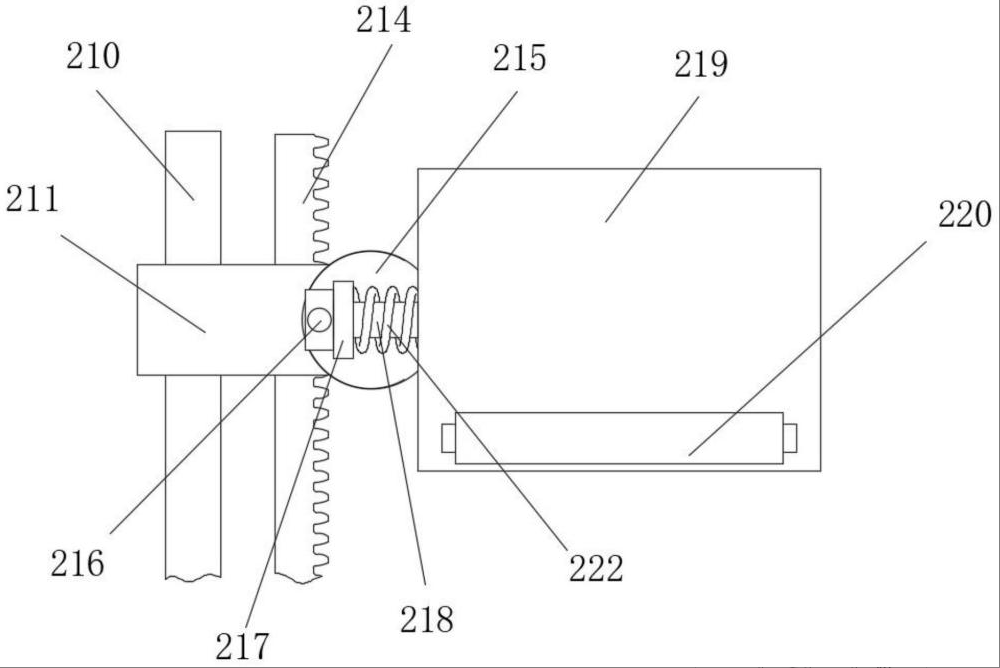

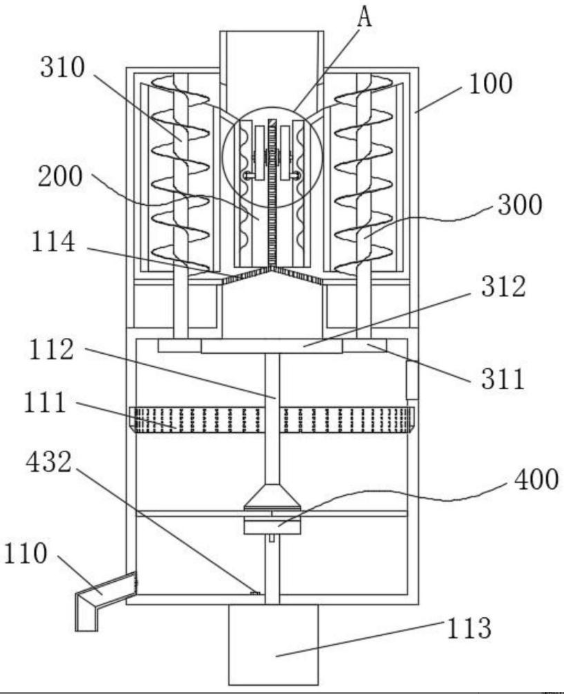

1. 一种石英砂筛选机构，包括罐体(100)，其特征在于，罐体(100)内部上下分为破碎仓和洗砂仓，洗砂仓对应的桶壁上开设有出料口以及安装有排水管(110)，洗砂仓内部桶壁上开设有环形凹槽，环形凹槽处安装有滤网(111)，出料口位于滤网(111)的上方，罐体(100)内部活动插装有传动轴(112)，传动轴(112)的轴线与罐体(100)的轴线重合，传动轴(112)的上端贯穿罐体(100)与电机(113)的输出端连接，破碎仓内部开设有进料通道，进料通道与洗砂仓连通，且进料通道的下方固定安装有锥形筛板(114)，锥形筛板(114)上方设置有制砂机构(200)，制砂机构(200)的两侧设置有提升仓，提升仓的上下两端的与进料通道连通，提升仓内部设置有自动回料机构(300)，洗砂仓内部的传动轴(112)上活动安装有搅拌机构(400)，制砂机构(200)用于原料的破碎研磨，自动回料机构(300)用于将较大的原料自动提升使其进行二次研磨，搅拌结构用于石英的清洗搅拌。 2. 根据权利要求1所述的一种石英砂筛选机构，其特征在于，制砂机构(200)包含导轨(210)，导轨(210)竖直固定安装在罐体(100)上，导轨(210)的外表面滑动套接有电动滑块(211)，电动滑块(211)可在导轨(210)表面上下滑动，电动滑块(211)内部转动插装有横杆(212)，横杆(212)的外表面固定套接有一号齿轮(213)，一号齿轮(213)啮合有齿条(214)，齿条(214)与导轨(210)平行，且齿条(214)与导轨(210)之间存在间隙，横杆(212)的两端固定安装有圆盘(215)，圆盘(215)的偏心位置固定安装有伸缩杆(216)，伸缩杆(216)的轴线与圆盘(215)的表面垂直，且两侧的伸缩杆(216)安装位置位于圆盘(215)中心点的两侧，伸缩杆(216)的另一端固定安装有转接板(217)，转接板(217)的一侧固定安装有圆杆(218)，圆杆(218)的另一端转动连接有挤压板(219)，挤压板(219)与进料通道内壁之间设置有a调节组件。展开
